パーツが揃ったので、AVRマイコンのお勉強スタートです。

ニコニコ動画の動画を参考に、ブレッドボードに電源の電池ボックスとLEDをつなげて 通電していることを確認。ブレッドボードを使うこと自体 はじめてなので、ただ電池でLEDを光らせただけなのに、これだけでも感動。

次はAVRライターをつないで、ちゃんとつながれば赤く光っているライトが緑に・・・ならない? 何で?っていろいろ試したところ、端子のつなぎが鏡写しに左右逆でした。

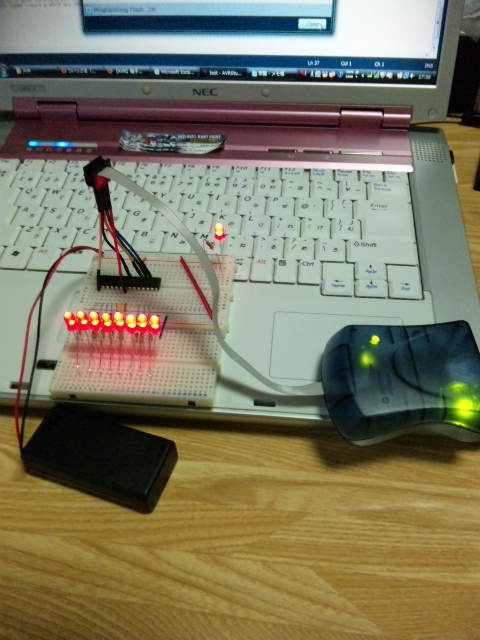

その動画で紹介されているAVR Studioはバージョンが4なのですが、最新は5なので 5をインストール。6のβ版もあったけど。4と5ではプロジェクトを作るところから、マイコンにライトするところまで いろいろ違うところがあって、多少迷いつつも ついにライトが成功! 写真のように8つのLEDが光りました。

そのあと、ディレイの関数と ポートのカウントアップを使って、2進数のカウントアップでピカピカ光らせてみたり。これでマイコンの超基本は成功したぞ!

この後の工程は、
済 1. LED光らせる
未 2. タクトスイッチでLEDをON/OFF
未 3. 7セグメントLEDで、スイッチを押すごとにカウントアップ
未 4. ダイナミック点灯
未 5. タイマ
1つずつそれだけに絞って試していこう。きっとタイマでつまづきそうな予感。でもそこまで理解できれば、あとは組み合わせ次第でいろいろ考えられそうだし。
